Introduzione ai segnali

1) Segnale :

Si tratta di una funzione (. solitamente del tempo) che rappresenta la legge di variazione di una grandezza fisica.

2) Schema di un sistema di telecomunicazione :

3) Schema di un sistema di elaborazione numerica dei segnali :

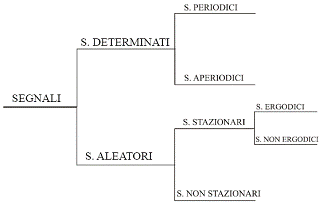

4) Classificazione dei segnali :

5) Energia di un segnale continuo x(t) :

Il segnale è detto di energia se   ed   .

6) Potenza media di un segnale continuo x(t) :

Il segnale è detto di potenza se   e  .

7) Energia e potenza di un segnale periodico :

L'energia di un segnale periodico è infinita mentre la potenza media coincide con quella calcolata in un periodo :

8) Considerazioni su segnali ad energia finita e segnali a potenza finita :

Se un segnale è ad energia finita allora la sua potenza media è nulla mentre se un segnale ha potenza media finita allora la sua energia è infinita.

9) Componente continua di un segnale a potenza finita :

10) Dinamica di un segnale :

E' il rapporto espresso in dB tra la massima e la minima ampiezza del segnale.

11) Tipologie di trasformazioni dei segnali :

• Con memoria ( l'uscita y(t) dipende anche dai valori precedenti di x(t) oltre che dal valore attuale )
• Senza Memoria

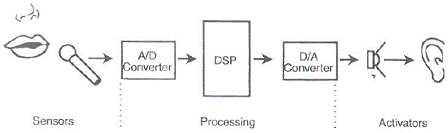

12) Sistema completo di elaborazione del segnale :

13) Schema ADC Flash :

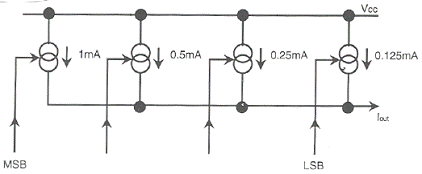

14) DAC con generatori di corrente :

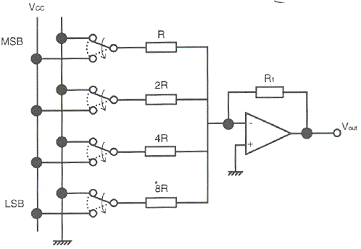

15) DAC con generatori di tensione :

16) Principali vantaggi dei sistemi con DSP :

• Programmabilità
• Stabilità
• Ripetibilità
• Compressione dei dati
• Ridotta sensibilità al rumore
